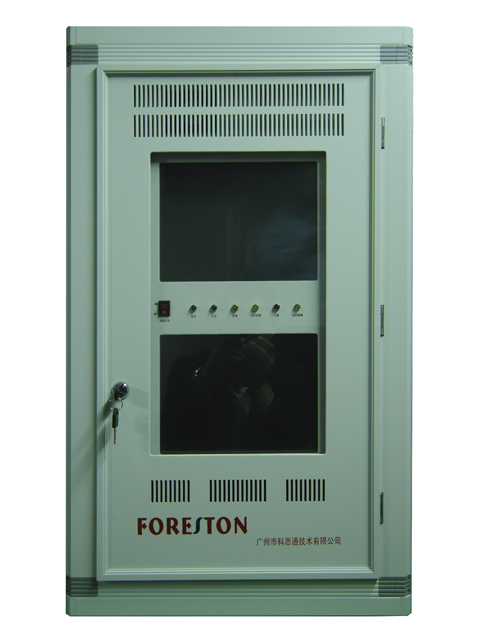

1  主要应用于高、低压开关柜、MMC柜、进线柜断路器上下触头处的温度和剩余电流的实时在线监控。

2  具有抗电磁干扰、抗腐蚀、抗辐射、抗震动、阻燃、防爆、绝缘强度高，能在高温、高、湿、污秽严重、活塞风流动大等各种有毒有害的恶劣环境中长期正常工作。

3  具有通讯校验和通讯纠错的功能，保证数据的稳定传输和抗干扰性能。

4  采用码分多址的无线通讯方式，无线组网容量可达1000台。

5  内置EMC电路，可在极端电磁干扰的情况下稳定运行。

6  全面、连续、动态、实时在线监测被检区域的火灾和温度状况，检测范围大。

7  及时准确判断事故类型（如异常、过热、火灾等）、事故发生的位置、灾区大小。

8 具有测量温度与漏电流精度高，可在任何时间准确显示任何一点的温度状态。

9  报警信息输出有声、光、不同颜色的图形界面、继电器输出、通信线路输出等形式。

10  可设置温度多级的、任意值的、任意段的绝对温度报警值/温升速率报警值

/温升趋势报警值，不同的报警点既可以为定温报警，也可以为差温报警，或两种方式的综合。

◆ 额定工作电压：AC220V,50Hz

◆ 数据采集周期：<1S

◆ 温度测量范围：-55℃~+150℃

◆ 温度分辨率：0.1℃

◆ 剩余电流测量范围：0mA~1500mA

◆ 剩余电流误差：<1%

◆ 通信接口：2个RS232\RS485、2个个RJ45、2个USB、1个VGA

◆ 报警输出：自带48路继电器、最大可扩展至144路

◆ 环境温度：-10~+40，相对湿度<95%RH

◆ 主机体积：465mm×790mm×212mm  E型

◆ 重量：约35Kg（含UPS电源）（E型）

◆ LED功能指示：电源显示、系统故障、探测故障、温度报警。

◆ UPS电源：断电独立工作4小时以上。

◆ 报警功能：火灾报警和系统故障报警具有声、光报警功能，且火灾报警信息和故障信息

◆ 屏显方式：TFT液晶触摸屏中文显示。

◆ 对时功能：具有网络自动对时功能、主机时钟应与外接时钟系统同步，并能对时间自动校准。

◆ 电子地图导向功能

1、产品执行标准及规范

(1)GB14287.1-2005 《电气火灾监控设备》

(2)GB14287.2-2005 《剩余电流式电气火灾监控探测器》

(3)GB14287.3-2005 《测温式电气火灾监控探测器》

(4)GB13995-2005 《剩余电流动作保护装置安装和运行》

(5)GB50016 《建筑设计防火规范》

(6)GB50045-2005 《高层民用建筑设计防火规范》

2、测试检验、安全标准

(1)GB2423.1-89 电工电子产品基本环境试验规程 试验A：低温试验方法

(2)GB2423.2-89 电工电子产品基本环境试验规程 试验B：高温试验方法

(3)GB2423.3-89 电工电子产品基本环境试验规程 试验C：恒定湿热试验方    法

(4)GB4943-95 信息技术设备(包括电气事务设备)的安全

(5)GB6388-86 运输包装收发货标志

(6)GB6587.4-86 电子测量仪器振动试验

(7)GB6587.6-86 电子测量仪器运输试验

(8)GB6593-86 电子测量仪器质量检验规则

(9)GB9813-88 微型数字电子计算机通用技术条件

(10) GB11463-89 电子测量仪器可靠性试验

(11) SJ/T10463-93 电子测量仪器包装、标志、贮存要求

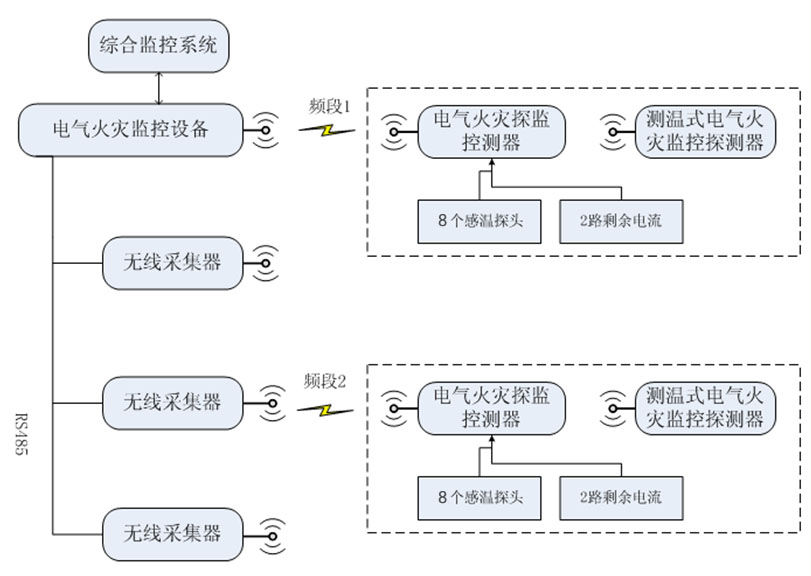

1、系统连接示意

2、系统特点

电气火灾监控系统主要用于实时检测供配电线路中与电气火灾相关联的异常电参数,具有显示、报警、记录等功能的数字化实时监控系统，起到预防电气火灾的作用！

Ø  能够对漏电、短路、温度过高等电气故障进行监测(可以同时监测多路漏电)，反应迅速，一旦发现电气故障马上发出报警，同时把信号上传到监控设备（主机）监控设备发出报警，显示报警信息

Ø  实时显示漏电值、电流值和温度值，方便用户随时监控供电线路的用电安全情况，及时发现电气火灾的安全隐患，随时掌握电气线路的异常情况，起

到预防电气火灾的作用。

Ø  具有两级预报警和火灾报警功能，则监控主机根据事先设定的危险值自动发出声光报警，提醒用户供电线路存在电气故障，提前排查，避免大面积停电做到多重保障，避免了电气火灾的发生。

Ø  硬件自动完成数据的收发和数据校验功能，支持网络硬件节点的即插即用。任何结点故障不影响其它网络节的正常运行。

Ø  安装方便，探测器的供电电源采用多种取电方式相结合，可根据现场情况自由取电工作。对于取电相对困难的地方，采用高效节能的锂电池供电设计，电池寿命可达5年之久，解决了探测器与地电位之间的绝缘、爬距、污垢、清扫、维护等问题。

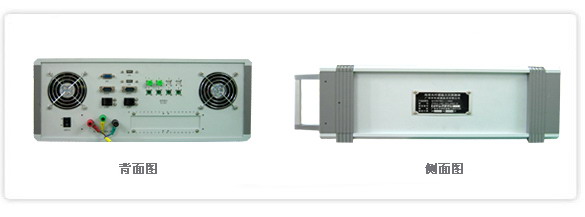

1、接口说明

Ø  2个RS232\RS485：用于继电器箱的扩展，无线数据采集器、周边设备的连接（如FAS、BAS、SCADA等），采用MODBUS协议或ASC码协议。

Ø  2个RJ45：（１个接口可直接连接用户的局域网或以太网，进行数据共享，另１个接可用于Internet接入网关，在有些特殊使用环境下，该系统主机可兼当一个网络的小型服务器，并具有防火墙功能），采用TCP/IP协议，速率（100M/S）。

Ø  2个USB接口：（鼠标、键盘、U盘、打印机、GPS或其他接口转换器等）。

Ø  1个CRT/VGA接口，可外接大的显示屏。

2、与无线数据采集器的接口

与无线数据采集器接口为RS232\RS485接口。 接口位置在测温主机数据接口处。

3、与综合监控系统的接口

      与综合监控系统的接口为RJ45

4、供电电源

电气火灾监控系统设备的供电电源为一级负荷。电压：交流220V±10% 50HZ；容量：1kW 。

5、接地

电气火灾监控设备金属外壳必须与PE线可靠连接。

电气火灾监控设备主机需要工作接地，接地电阻不大于0.5欧姆。
